Чертежи формы для ульев из ппу

Ульи из пенополиуретана вошли в обиход российских пасечников недавно. До сих пор многие отдают предпочтение пчелиным домам из древесины. Однако ульи ППУ проявляют ряд достоинств, которые рекомендуется учитывать при выборе материала.

Достоинства и недостатки пенополиуретановых ульев

Пчеловоды, обустраивая свою пасеку, ищут материалы лёгкие, прочные и долговечные. Пенополиуретановые ульи отвечают этим требованиям. Главные преимущества:

1. Материал защищает готовый пчелиный дом от промерзания зимой и перегрева в летний период. Плохие погодные условия (влажность, резкие перепады температуры) не влияют на конструкцию.
2. Пенополиуретан относится к лёгким материалам, поэтому отличается хорошей мобильностью.
3. Поддаются сборке, реконструкции и ремонту. Детали легко заменить, так как они выполняются в стандартных размерах.
4. Материал безопасен для пчёл и человека. Однако изначально он проявляет резкий запах, который неприятен для насекомых.
5. Конструкция прослужит долгое время. Средний срок эксплуатации пенополиуретана – 25 лет.
6. Материал прочный, плотный, его не прогрызут грызуны, другие насекомые.
7. Материал не пропускает звуки, пчёлы могут спокойно трудиться без отвлекающих моментов.

Перечисленные достоинства привлекают пасечников. Однако эти конструкции проявляют и ряд недостатков:

• смена деталей конструкции проводится не реже 1 раза в 5 лет;
• высокая вероятность купить ППУ низкого качества. Он будет пропускать звуки, поддаваться изменениям погодных условий. Неблагоприятная среда негативно скажется на деятельности насекомых. Пчелиный нектар получится неподходящего вкуса, цвета и запаха;
• длительное нахождение под прямыми солнечными лучами разрушает материал, поэтому рекомендуется покрывать домики водоэмульсионной краской.

Перечисленные недостатки легко устраняются, а преимущества полностью их перекрывают. Поэтому ульи для пчёл из полиуретана – отличная идея для современного хозяйства.

Необходимые инструменты и материалы

Для создания пенополиуретановых пчелиных домов используются металлические заготовки. Формы, применяемые для производства ульев из ППУ, выполняют из листов металла. Их конструкции различны, что зависит от вида пчелиного дома: разборный или цельнолитый. Главное качество пресс-форм для отливки – способность выдерживать большую нагрузку.

Обязательно при производстве используется смазка, позволяющая снизить адгезию между металлом и пенополиуретаном. Для создания газонаполненной пластмассы применяют специальные заливочные машины, например, НАСТ-10 или УЗК-22.

Пресс-формы лучше приобретать готовые, но это обойдётся дороже. Поэтому покупка целесообразна для изготовления большого количества домов. При самостоятельном производстве понадобится оборудование для сварки, болгарка, другие инструменты.

Дополнительные приспособления и инструменты для сборки: линейка из металла, канцелярский нож, клей, уголки, саморезы, шуруповёрт, отвёртка, сетка с мелкими ячейками, фломастер.

Подготовка деталей

Для создания ульев из ППУ понадобится установленное количество составляющих. Эти детали позволят полноценно функционировать конструкции:

• корпус – основная часть улья, защищающая пчелиную семью;
• дно – 3 элемента (защита от клещей, поддон и днище). Для сетки против мелких членистоногих берут высечку, покрытую цинком. Ячейки размером менее 3 мм;
• поддон – материалы для изготовления: фанера, ПММА (органическое стекло, плексиглас), оцинкованные жестяные листы. Элемент необходим для наблюдения за здоровьем пчелосемьи. В нём накапливается подмор, клещи, по которым пасечник судить о силе семейства, степени заражения. При кочёвке поддон вынимается;
• крышка – деталь для защиты пчелиного дома;
• соторамки – выполняются стандартных размеров.

Для раскройки и сборки форм для литья пчелиных ульев, изготовленных из ППУ, берётся металл толщиной не менее 6 мм. С помощью болгарки проводится резка. Листовой металл закрепляется болтами на подготовленном столе. Затем он аккуратно прорезается, но не на полную толщину. Это необходимо для меньшего нагрева. После прохождения по всей длине готовая форма отламывается. Края зачищаются.

Сборка улья из пенополиуретана

Для создания корпуса берётся 8 металлических листов: 4 наружных и 4 внутренних. Между плитами, расположенными внутри, помещаются распорки (бруски), а наружные листы соединяются болтами. На их внутренней стороне прицепляют накладки, образующие выемки.

Крышку и основания оборудуют пазами, чтобы вставить листы. Для этого требуется прикрепить металлические полоски по краям и скрепить болтами с деталью. По периметру основания делают дырки, куда помещаются прутья из металла, на которые закручивают болты. Выполняются дополнительные отверстия в крышке для заливки материала и задвижка для закрытия.

Крышу собирают из двух листов прямоугольной формы. Один оборудован выступающими бортами, второй – выступающей внутренней частью. Дно состоит из рамы и сетки по центру.

Заливка форм для корпуса, крыши и основания:

1. Внутренние поверхности обработать смазкой, например, восковым раствором.
2. Залить полиуретановую смесь в форму через проделанное отверстие.
3. Пена постепенно расширяется. После появления снаружи отверстие закрыть задвижкой.
4. Дать смеси застыть (30 минут).
5. Снять болты, сбить верхнюю часть пресс-формы, убрать распорки и остальные листы.
6. Срезать излишки, зачистить края.

Для защиты от солнечных лучей рекомендуется покрыть полиуретановые листы защитной краской.

Особенности использования улья из пенополиуретана

Пенополиуретановые ульи легкие, поэтому их может унести порывом ветра. Чтобы этого не произошло, рекомендуется принять меры для утяжеления пчелиных домов: положить кирпич сверху, закрепить ремнями, при заливке полиуретана в крышу добавить гравий.

Улья из ППУ отличаются удобством при уборке. Для этого применяют стамеску, которой аккуратно чистят стенки. Затем их протирают тёплым содовым раствором. Можно также пройтись паром, после чего полностью высушить улей.

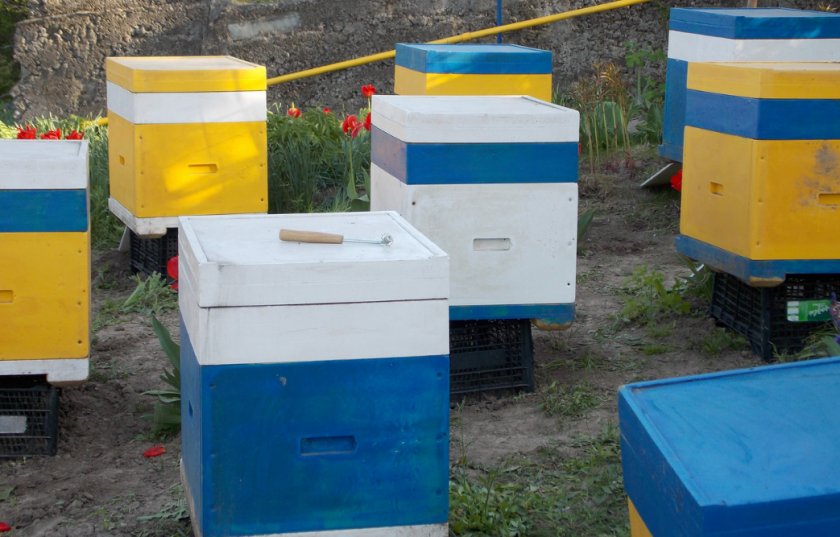

Пчелиные дома из полиуретана постепенно начинают распространяться среди пасечников. Они надёжные, прочные, лёгкие, проявляют и другие плюсы. Пчёлы быстро привыкают к материалу, который для них абсолютно безопасен.

ВАРИАНТЫ КОРРЕКТИРОВКИ КОНСТРУКЦИИ ИЗДЕЛИЯ

Крышка: изменение высоты фальцев и габаритных размеров, толщины потолка и надрамочного пространства (под кормушку канди), возможность изготовления дополнительного летка и уклона-поката

Корпус «РУТА» (на 6, 10, 12, 16 рамок) : изменение высоты фальцев, габаритных размеров и толщины корпуса, прорези для перегородки, возможность изготовления практически любого профиля ручек, логотипа, надписи

Дно(с сеткой и без): изменение высоты фальцев, габаритных размеров и дна под наклоном, габаритных размеров и глубины выемки для противоварроатозной сетки, изменение габаритных размеров лотка, установки лотка как сзади, так и спереди, возможность изготовления прорези для перегородки, уменьшение/увеличение высоты летка, прорези для стандартного леткового заградителя, "бобышечки" посередине летка(для разделения улья на две части), дополнительного летка-заглушка, профиля и количества ножек, изготовления ручек.

Ульи изготавливались человеком в разные времена из разных материалов. Солома, глина и дерево в своё время были самыми распространёнными материалами. Даже из бетона люди делали ульи. Но одним из наиболее успешным, был признан пластик. С развитием пчеловодства люди начали собирать улики для пчёл собственноручно, используя всевозможный дизайн и материал. Сейчас самые многочисленные и успешные из новых конструкций для жилища пчёл изготавливаются из пластиковых форм как своими руками, так и на производстве.

Достоинства и недостатки пенополиуретановых ульев

Пенополиуретан — материал, хорошо себя зарекомендовавший для изготовления пчелиных домиков.

• К достоинствам можно отнести:
• отличные теплоизоляционные свойства;
• прочность конструкции;
• отсутствие появления гнили;
• отличную звукоизоляцию;
• отсутствие развития грибка и бактерий;
• не пропускает влагу;
• лёгкий уход;
• мобильность конструкции;
• долговечность, до 25 лет;
• не привлекательность для мышей и птиц.

Некоторые недостатки у пенополиуретановых домиков всё же существуют.

• К ним можно отнести:
• необходимость покраски с внешней стороны (из-за разрушения материала под воздействием прямых солнечных лучей);
• довольно высокая стоимость;
• необходимость утяжелять изделие;
• вероятность подделки;
• средний уровень вентиляции;
• высокий уровень воспламеняемости;
• необходимость замены деталей, ремонту секции не подлежат.

ППУ улья своими руками в домашних условиях

Ульи из ППУ сооружают с помощью металлических форм, а их делают из листового металла. Существуют конструкции форм для ульев цельнолитых и тех, которые можно складывать как конструктор.

Металл стоит дорого, технологический процесс сложный, поэтому стоимость разборных и литых домиков высока. Если для производства использовать готовые формы, то окупаемость этого процесса будет при изготовлении большого количества ульев.

Пчеловоды, по сути, мастера на все руки. И работа с металлом многим не страшна, и сварочные работы им подвластны. Задумывая сделать ульи своими руками, понадобятся некоторые важные инструменты (сварочный аппарат, болгарка и т. д.), чертежи и расходные материалы.

Расчёт себестоимости и оборудование

Расчёты, представленные ниже, это лишь средние показатели. Возможны некоторые отступления в цене, качестве материалов, технологии производства. Затраты на производство ППУ ульев рассчитать не составит труда.

Расчёт для изготовления крышки пчелиного домика из пенополиуретана

Размеры:

• длина — 450 мм;
• ширина — 540 мм;
• толщина —70 мм.

Общая масса пенополиуретановых составляющих: m = p × V = 60 × 0,01701 = 1,0206 кг.

Любой технологический процесс сопровождается потерями. В процентном соотношении это примерно от 10 до 20% от показателей сметы. Нужно понимать, что риск выбраковки тоже существует.

• Причиной может стать:
• низкий разогрев пресс-формы;
• не отвечающее требованиям количество залитого материала;
• переизбыток залитого материала.

Общий вес улья для пчёл из ППУ не больше 7 кг.

Расчёт количества необходимых деталей для изготовления пчелиных домиков с толщиной стенки 40 мм:

• крышка: длина 540 мм, ширина 450 мм, высота 70 мм, вес (p=60 кг/м³) — 1100 г, вес (p=100 кг/ м³) — 1320 г;
• основание (дно): длина 560 мм, ширина 450 мм, высота 105 мм, вес (p=60 кг/м³) — 1400 г, вес (p=100 кг/ м³) — 612 г;
• корпус (на рамку 300): длина 540 мм, ширина 450 мм, высота 300 мм, вес (p=60 кг/м³) — 2800 г, вес (p=100 кг/ м³) — 1944 г;
• корпус (на рамку 230): длина 540 мм, ширина 450 мм, высота 230 мм, вес (p=60 кг/м³) — 2100 г, вес (p=100 кг/ м³) — 1636 г;
• магазин (на рамку 155): длина 540 мм, ширина 450 мм, высота 155 мм, вес (p=60 кг/м³) — 1400 г, вес (p=100 кг/ м³) — 1080 г.

Для вычисления точных данных себестоимости, рекомендуется ознакомиться с прайсом компаний и прибегнуть к услугам грамотного сметчика.

Какое понадобится оборудование для заливки ППУ, зависит от формы для изготовления ульев из этого материала. От производительности заливочной машины зависит объём, выпускаемой продукции.

Используют:

• пеногенератор «НАСТ – 7М»;
• пеногенератор «НАСТ – 10» — агрегат повышенной производительности;
• пеногенератор ТМС – 5, его отличает компактность и возможность осуществлять и заливку, и напыление;
• устройство УЗК-22 — в комплекте имеется заливочный блок, позволяющий производить формованные конструкции способом заливки пенополиуретана в пресс форму или опалубку.

Необходимые инструменты и материалы

Перед началом работы нужно запастись необходимыми принадлежностями.

Необходимо иметь:

• пенополиуретан проверенного производителя с толщиной материала не менее 5 см;
• водоэмульсионную краску или краску на акриловой основе;
• пульверизатор или обычную кисть;
• канцелярский нож с шириной лезвий 2 см и более;
• рулетку, а лучше металлическую линейку;
• степлер со скобами (14 мм, 6 мм);
• обезжириватель;
• пластиковые уголки с размерами: 1,5×1,5 см;
• шуруповёрт в идеале, но можно и обычную отвёртку использовать;
• клей;
• наждачную бумагу для шлифовки;
• ручка или фломастер;
• саморезы.

Видео: Изготовление формы для литья ульев ППУ

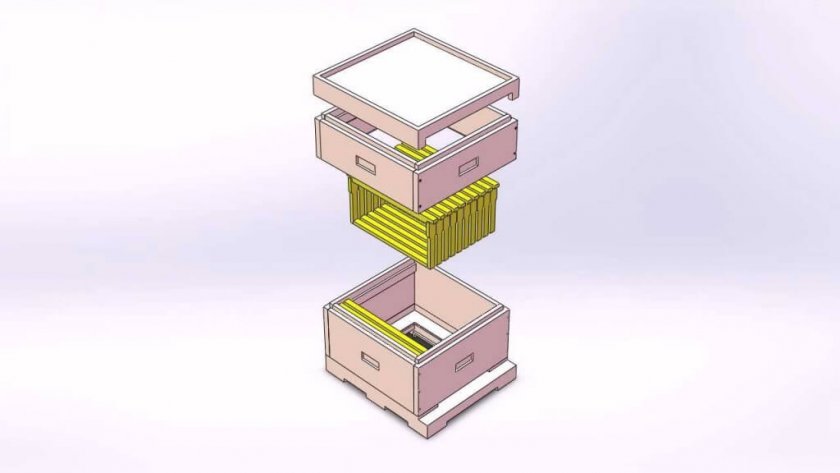

Пошаговая инструкция изготовления, чертежи

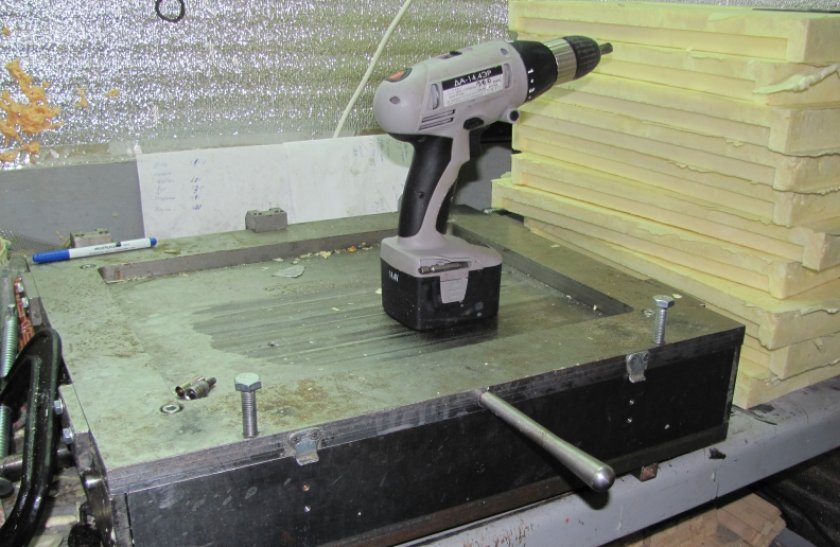

Для отливки ППУ конструкций, потребуется металлическая пресс-форма. Её можно изготовить своими руками. Чаще всего их делают из жести по форме, напоминающую корыто. В подобных основах получаются обычные листы ППУ прямоугольной формы. Из них позже собирают корпуса домиков. Высоту бортов делают более 9-10 мм. Если сделать борты меньшего размера, на выходе будут тонкие листы ППУ, которые позже будут прогибаться.

Изготовление ульев из ППУ при помощи пресс-формы для литья

Для работы с формой нужно выполнить определённые действия.

Пошаговая инструкция:

1. Смазать внутреннюю поверхность основы средством, которое сможет предотвратить прилипание застывшего ППУ к металлу.
2. Форму заливают не доверху, т. к. в период затвердевания объём пены станет больше. Процесс застывания пены длится примерно 30 мин.
3. Готовую заготовку извлекают из формы. Если она плохо достаётся, нужно легонько простучать молотком.
4. Отшлифовать пенополиуретановую деталь наждачной бумагой.
5. Обезжирить изделие и покрыть водоэмульсионной краской или краской на акриловой основе. Желательно добавить зелёный колер.

Видео: Изготовление ульев из ППУ для своей пасеки

Набор пресс-форм «Аргон» для изготовления 10-рамочных ульев

10-рамочные ульи и комплектующие к ним можно приобрести у компании ООО «Аргон Прайм».

Литьё форм отличается неплохим качеством, в набор входят:

• боковые стенки;
• торцевые стенки;
• крышки;
• днище;
• зажимы.

Сборка улья

Собирать конструкцию из ППУ несложно.

Следует чётко выполнять шаг за шагом:

1. Установить корпус боковой стенкой вниз. Шипы не ней не дадут конструкции развалиться.
2. Для скрепления стенок использовать саморезы (100–150 мм) и шуруповёрт или отвёртку.
3. Боковую стенку прикрутить к торцевой на 4 самореза. С противоположной боковой стенкой сделать то же самое.
4. В торцевые стенки вкрутить по 2 самореза по центру шипа в фронтальной и тыльной стороны. При скреплении нужно крепко придерживать угол.
5. Поставить сверху крышку.
6. В собранный корпус установить рамочки.

Видео: Сборка улья из ППУ

Особенности использования и уход

Для уборки ульев понадобится стамеска. Домики протираются слабым содовым раствором. Некоторые пчеловоды использую паровую очистку. После неё необходимо конструкцию высушить. Красят поверхность примерно 1 раз в 5 лет.

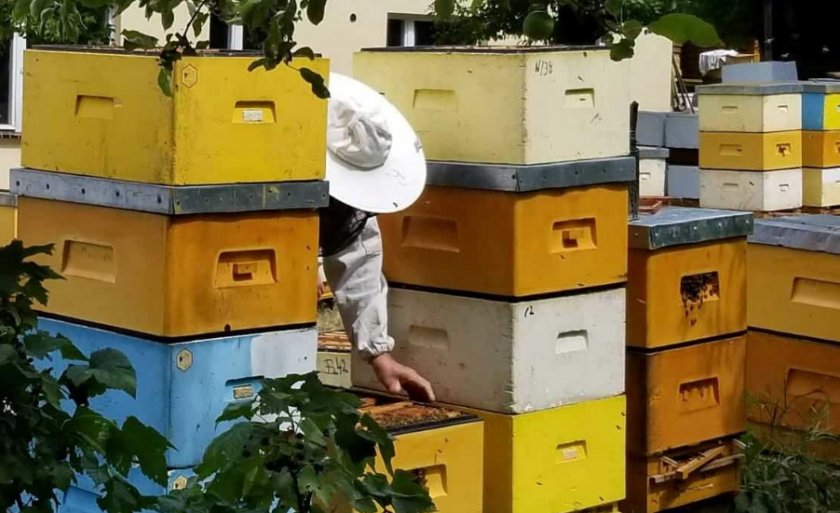

Как содержать пчёл в ульях из ППУ

В конструкциях из ППУ для пчёл создаются хорошие микроклиматические условия. Особенно это заметно при раннем развитии весной. Так, тепловые условия становятся гарантией высокой производительности приносов. Пчелосемьи вырастают крепкими, они будут в состоянии давать по 80–85 кг мёду на семью.

Это при том, что для развития нужно 4-5 надставок на рамку 39×24 см. Сокращение семей на зимнее время не потребуется. Чтобы семьи в корпусах не роились, нужно создавать от них в середине мая сильные отводки, а в зимний период снова объединять.

Нет необходимости хранить соты, оберегая их от моли, собирать сушь. Сильные семьи ежегодно в период взятка свободно отстраивают не один корпус вощины. Само собой, это и стало гарантией быстрого и постоянного обновления сотов.

Какие ещё материалы можно использовать

Для изготовления пчелиных домиков умельцы используют разные материалы: пенополистирол, пенопласт и фанеру. У каждого из этих материалов есть свои плюсы и минусы.

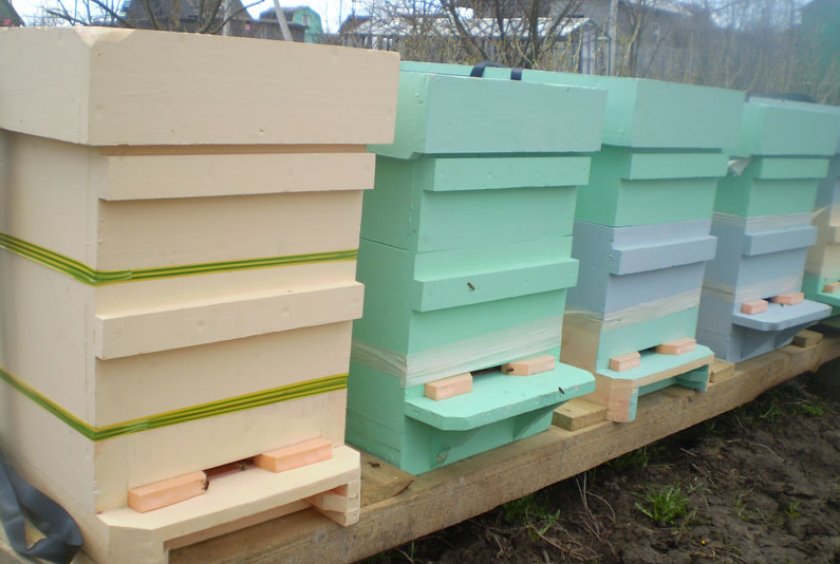

Пенополистирол

Преимущества у пенополистирольных конструкций для пчёл есть.

• К ним относятся:
• одинаковые габариты корпусов, что является неоспоримым плюсом при необходимости заменить одну деталь на другую;
• лёгкость и прочность конструкции;
• влагоустойчивость;
• отсутствие фактора гниения;
• хорошая защищённость от морозов и ветра;
• экономичность эксплуатации.

• Из недостатков можно отметить:
• минимальную возможность очистить конструкцию от прополиса;
• скопление влаги на дне;
• сложность проведения дезинфекции.

Пенопласт

Пенопластовые конструкции самые дешёвые, и именно из-за относительной дешевизны привлекают пчеловодов. Всё потому, что ульи, сделанные из пенопласта долговечны, легко перемещаются с места на место.

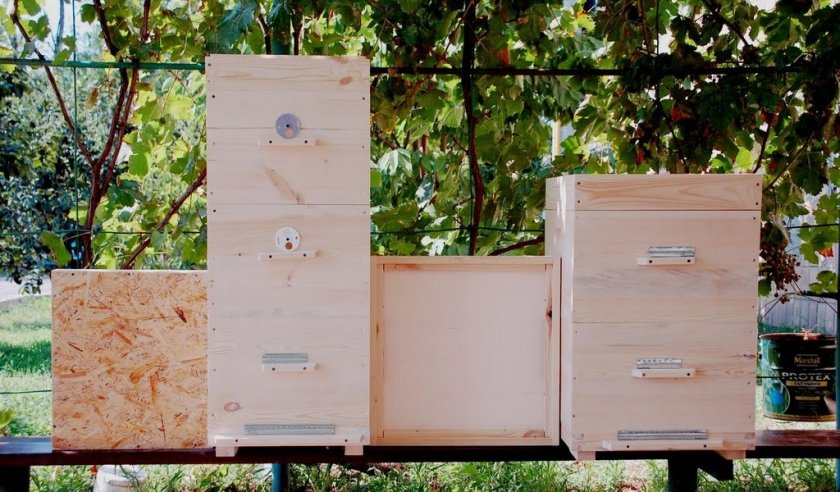

Фанера

Доступность материала позволяет изготавливать ульи из фанеры. Прочность и экологичность — основные преимущества для изготовления пчелиных домиков. Однако долговечность у таких конструкций низкая — до 8 лет.

Из какого материала изготавливать улья для своих пчелосемей, решать каждому самостоятельно. Важно оценивать свои возможности как материальные, так и мастеровые. На самом деле есть люди, которые любят делать что-то своими руками, при этом, не обращая внимания на затраты, а есть те, кому проще заплатить и получить готовое изделие и сразу приступить к любимому делу.
